Мотор-редуктор МПО2М-10 планетарный купить в Минске РБ
Предлагаем Вашему вниманию
Мотор-редуктор планетарный МПО-1М, МПО-2М, МПО-2М-15-18 планетарный
Наша компания может предложить Вам купить Мотор-редуктор МПО2М-10 производства РОССИИ. Мы являемся первыми поставщиками мотор-редукторов в Республику Беларусь. Цены первого поставщика с 0 % наценкой. Мотор-Редуктора в наличии на складе в Минске и под заказ до 10 дней. Доставка по всей Республике Беларусь. Ждем Ваших заказов.
На все Мотор-редуктор МПО2М-10 распространяется гарантия 12 месяцев. Запасные части. Сервисный центр
Основные технические характеристики Мотор-редуктор МПО2М-10
| Типоразмер мотор-редуктора | Передаточное число | Частота вращения выходного вала, об/мин | Крутящий момент на выходном валу, Н. м | Электродвигатель | Масса мотор-редуктора, кг | |
|---|---|---|---|---|---|---|
| Типоразмер | Мощность, кВт | |||||
| МПО1М-10-7,34-3,0/130 | 7,34 | 130 | 210 | АИР112М6 | 3,0 | 125 |
| МПО1М-10-5,74-3,0/170 | 5,74 | 170 | 160 | АИР112М6 | 3,0 | 125 |
| МПО1М-10-5,74-5,5/170 | 5,74 | 170 | 290 | АИР132S6 | 5,5 | 150 |
| МПО1М-10-7,34-3,0/195 | 7,34 | 195 | 140 | АИР100S4 | 3,0 | 105 |
| МПО1М-10-7,34-5,5/195 | 7,34 | 195 | 260 | АИР112М4 | 5,5 | 125 |
| МПО1М-10-5,74-3,0/250 | 5,74 | 250 | 110 | АИР100S4 | 3,0 | 105 |
| МПО1М-10-5,74-5,5/250 | 5,74 | 250 | 205 | АИР112М4 | 5,5 | 125 |
| МПО1М-10-5,74-7,5/250 | 5,74 | 250 | 278 | АИР132S4 | 7,5 | 150 |
| Максимально допускаемый крутящий момент на выходном валу 430 Н.м | ||||||
| Максимально допускаемая радиальная консольная нагрузка на выходном валу 1500 Н | ||||||
n – номинальная частота вращения выходного вала, об/мин;
Мкр – номинальный крутящий момент на выходном валу, Н.м;
Р – мощность комплектующего электродвигателя, кВт.
В зависимости от положения в пространстве мотор-редукторы изготовляются следующих исполнений:
Щ – горизонтальные на лапах;
Ф – горизонтальные фланцевое;
В – вертикальное фланцевое валом вниз;
ВК – вертикальное фланцевое валом вниз с канавкой на выходном валу.
Пример условного обозначения Мотор-редуктор МПО2М-10 при заказе:
МПО2М-15ВК-32,1-11/45-4АМ132М4-У3, ТУУ 29.1-24587406.003-2003
где: МПО2М –
тип мотор-редуктора;
15 –
условный диаметр водила;
ВК –
исполнение;
32,1 –
передаточное отношение;
11 –
мощность электродвигателя, кВт;
45 –
частота вращения выходного вала, об/мин;
4АМ132М4 –
тип электродвигателя;
У3 –
климатическое исполнение и категория размещения.
Мотор-редуктор МПО2М-10 (планетарный одноступенчатый) по ценам завода
Используется в медицинской, химической промышленности, перемешивающем оборудовании и представляет собой соединение редуктора и асинхронного двигателя. Двигатели используются закрытые; взрывозащищенные для химических сред различных классов. Приводное устройство устанавливается вертикально и горизонтально с опорным фланцем, вертикально с закладным кольцом, вертикально выходным валом вниз. Температура накала корпуса механизма не должна превышать 70º. Мотор-редукторы могут быть укомплектованы двигателями В и ВАО.
Преимущества Мотор-редуктор МПО2М-10
Высокий КПД.
В 3 раза легче других видов мотор-редукторов.
Легкий ввод в эксплуатацию.
Невысокая цена.
Общие характеристики Мотор-редуктор МПО2М-10
КПД: 97%.
Нагрузка на выходной вал: до 1500 Н.
Вал вращается в разные стороны.
Частота вращения выходного вала: 130 – 250 об./мин.
Номинальный крутящий момент на выходном валу: 113 – 283 Нм.
Мощность электродвигателя: 1,5 – 7,5.
Корпус чугунный.
Может работать продолжительно.
Работает от сети 380 В.
Окружающая среда может быть как не взрывоопасной, так и взрывоопасной.
Исправно работает при температуре от -40 º до +50 º.
Стандартно работает при запыленной атмосфере.
Малая материалоемкость при высокой нагрузке.
Условия эксплуатации Мотор-редуктор МПО2М-10
новое устройство сначала прогнать вхолостую;
2-3 раза запустить в тестовом режиме с небольшой нагрузкой и только потом начать эксплуатацию;
с вала нового мотор редуктора устранить защитное покрытие;
масло менять только когда двигатель остановлен и не работает;
на соединительные муфты надеть кожух;
полумуфты для вала монтировать разогретыми до 120º — 150º;
заземлить двигатель;
фундаментные болты должны быть хорошо затянуты;
оборудование консервируется, если его надо хранить без использования больше 1 месяца;
без повторной консервации устройство можно хранить 3 года.
Конструкторные решения для планетарных мотор-редукторов развиваются. Уже возможно использовать их с пневмоприводом, гидродвигателем, аксиально- и радиальнопоршневым двигателями, в зависимости от предназначения и роли привода в оборудовании. Изобретен вращающийся корпус при неподвижном выходном вале.
Мотор редуктор МПО 2М (планетарный двуступенчатый) в наличии со склада
Планетарные зубчатые мотор-редукторы конструктивно включают в себя редуктор и асинхронный двигатель. Применяются в медицинской, химической промышленности, в технике перемешивающего типа. Имеет широкий диапазон передаточных чисел.
МПО-2М надежны и справляются со значительными нагрузками, при этом в несколько раз меньше по габаритам и весу мотор-редукторов других типов. Легко крепятся и не предоставляют проблем при обслуживании.
Технические характеристики Мотор-редуктор МПО2М-10
КПД: 95%.
Валы вращаются в разные стороны.
Консольная нагрузка на выходном валу: 3000 – 12000Н.
Вес: 70 – 230 кг.
Передаваемый момент: до 2500000 Нм.
Работают в условиях от -40º — + 50º в продолжительном режиме.
Чаще всего изготавливаются для агрессивных сред.
Используются с разными типами двигателей: аксиально-поршневыми, орбитальными, пневмодвигателями.
Фланцевое исполнение может быть нескольких типов.
Могут комплектоваться тихоходным валом: полым, цилиндрическим, шестигранным, шлицевым.
Дополняются многодисковыми гидравлическими тормозами, реактивными штангами, модификациями выступающего входного вала.
Идеально подходят при соосном расположении приводного механизма и двигателя. К их недостаткам относят инерционность, недостаточную точность из-за специфики выборки зазоров передачи.
Монтаж Мотор-редуктор МПО2М-10
Вал мотор-редуктора оцентрируют с валом механизма, который дает мощность.
Валы должны быть расположены соосно, чтобы избежать дополнительных нагрузок на опоры.
Впадины на торцах сателлитов фиксируют в 120º по отношению друг к другу и центру водила.
Мотор-редукторы соединяют с техникой муфтами, так как они сглаживают погрешности креплений.
Если используются полумуфты, то их предварительно нагревают до 120º — 150º.
Перед пуском следует обкатать привод вхолостую; залить масло и провести несколько тестовых запусков.
Хранение Мотор-редуктор МПО2М-10
В случае временного прекращения использования привода, масло меняют на индустриальное, делают холодную обкатку и совсем сливают. Концы валов покрывают парафинированной бумагой, пленкой из полиэтилена, фиксируют шпагатом.
В таком виде оборудование может храниться 3 года в закрытом помещении.

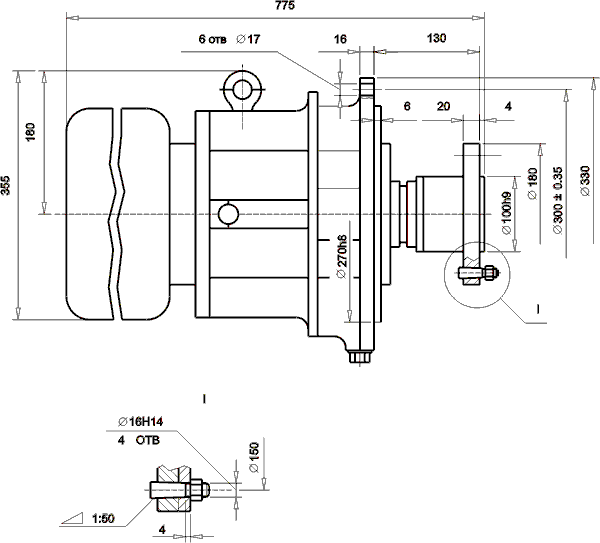

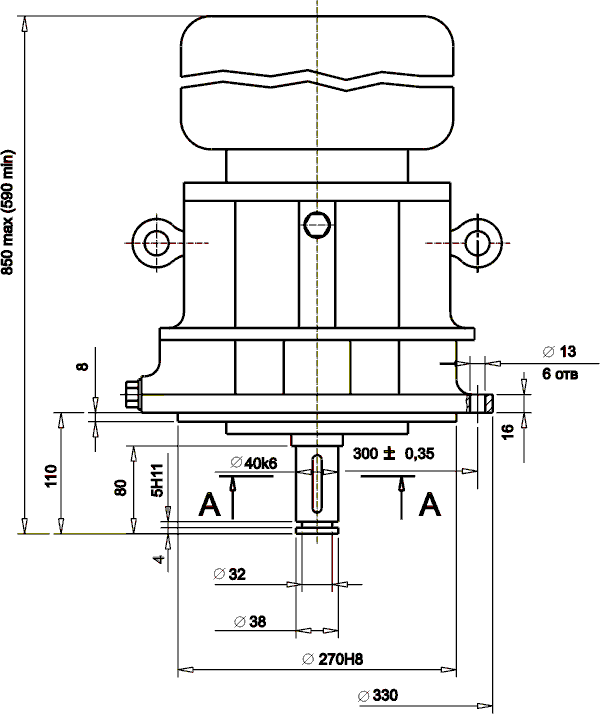

Мотор-редуктор МПО1М-10
