УСТРОЙСТВА ПЛАВНОГО ПУСКА PRS 3000
Ассортимент приводного оборудования компании «ТехПривод» пополнили устройства плавного пуска двигателя серии PRS 3000. Представленные УПП успешно применяются в условиях тяжело нагруженных силовых установок.
Эффективное решение, которое отвечает за плавность пуска/останова трехфазных асинхронных электрических двигателей.
ЭКСПЛУАТАЦИОННЫЕ УСЛОВИЯ УСТРОЙСТВА ПЛАВНОГО ПУСКА PRS 3000
- Трехфазное питание 380V или 660V ± 15%, 50 Гц или 60 Гц промышленной сети, частной электростанции. Если питание от дизель-генератора, то его мощность должна отвечать стандартным требованиям для устройства плавного пуска и двигателя.
- Применительно к двигателю: трехфазный короткозамкнутый асинхронный двигатель, номинальная мощность двигателя должна соответствовать мощности устройства.
- Пусковая частота: особых требований нет.
- Способ охлаждения: естественное воздушное охлаждение.
- Класс защиты: IP20
- Условия окружающей среды: высота над уровнем моря не более 3000метров, температурный диапазон -25°C – +40°С, относительная влажность 90% без конденсата, среда не горючая, невзрывоопасная, без агрессивных газов, без проводящей грязи, хорошая вентиляция и вибрации меньше 0.5G.
Что касается установки, то представленная модификация устройства плавного пуска двигателя не предполагает вертикального монтажа. Крепление должно выполняться посредством шурупов и болтов, которые крепят агрегат к твердой поверхности.

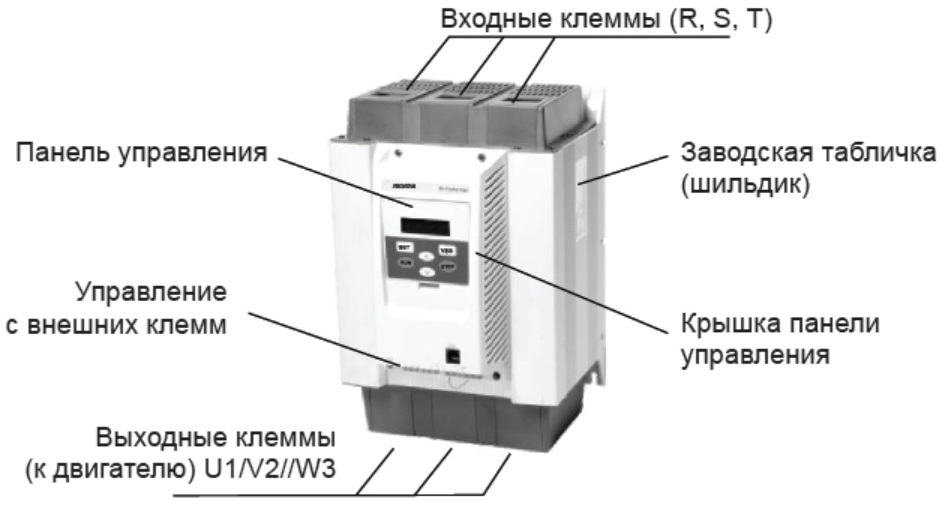

Внешний вид УСТРОЙСТВА ПЛАВНОГО ПУСКА PRS 3000

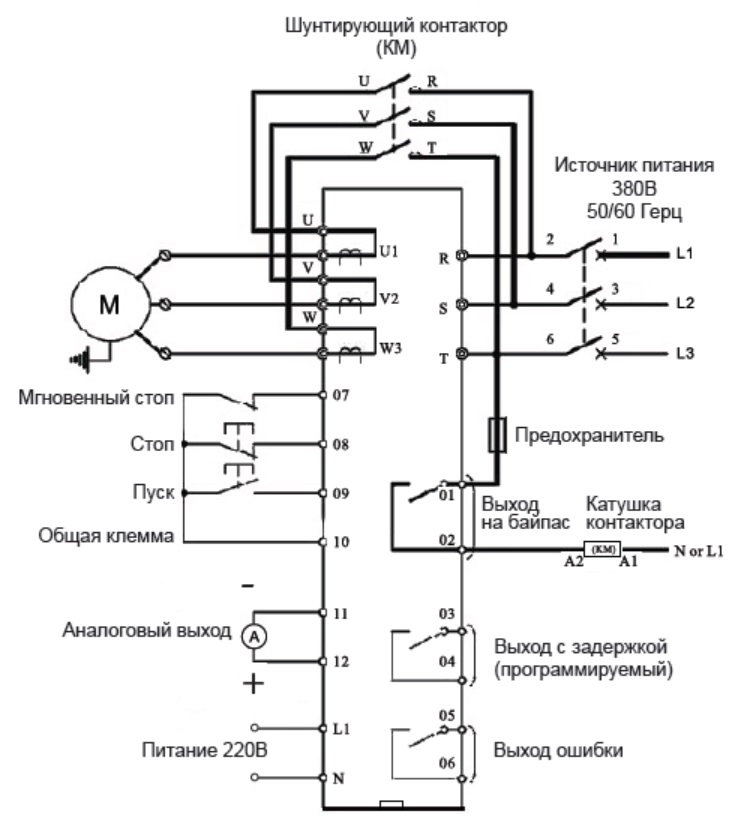

Схема подключения УСТРОЙСТВА ПЛАВНОГО ПУСКА PRS 3000

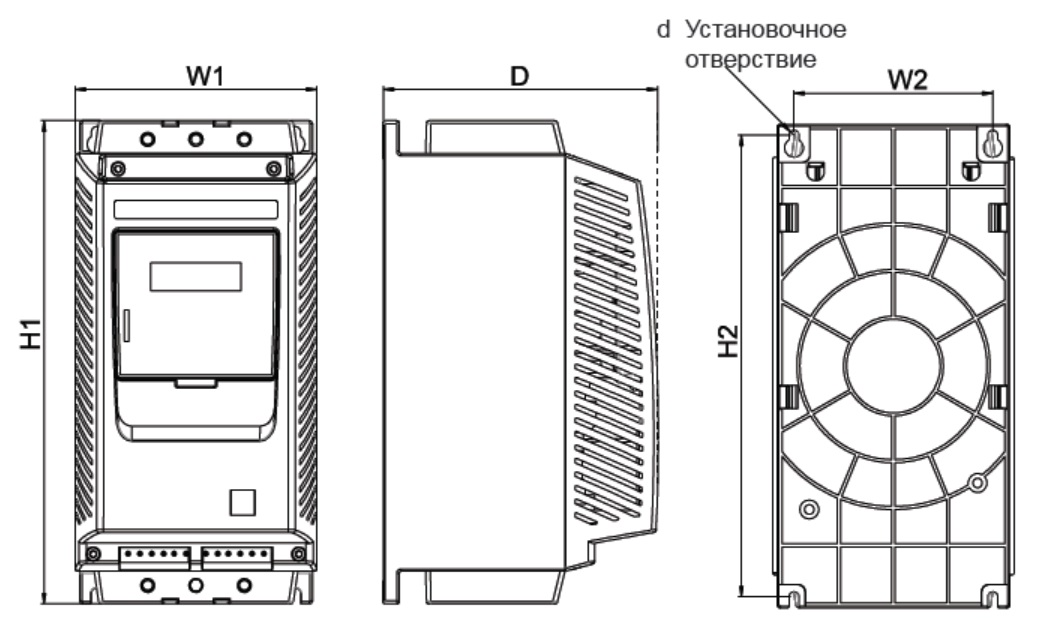

Габариты УСТРОЙСТВА ПЛАВНОГО ПУСКА PRS 3000
| Модель | Номинал. мощность, кВт | Номинал. ток, A | Габаритные размеры, мм | Установочные размеры, мм | Масса, кг | ||||
|---|---|---|---|---|---|---|---|---|---|
| H1 | W1 | D | H2 | W2 | d | ||||
| PRS3005 | 5.5 | 11 | 310 | 155 | 175 | 296 | 127 | M6 | 5 |
| PRS 3007 | 7.5 | 15 | 310 | 155 | 176 | 296 | 127 | M6 | 5 |
| PRS 3011 | 11 | 22 | 310 | 155 | 176 | 296 | 127 | M6 | 5 |
| PRS 3013 | 15 | 30 | 310 | 155 | 176 | 296 | 127 | M6 | 5 |
| PRS 3018 | 18.5 | 37 | 310 | 155 | 176 | 296 | 127 | M6 | 5 |
| PRS 3022 | 22 | 43 | 310 | 155 | 176 | 296 | 127 | M6 | 5 |
| PRS 3030 | 30 | 60 | 310 | 155 | 176 | 296 | 127 | M6 | 5 |
| PRS 3037 | 37 | 75 | 310 | 155 | 176 | 296 | 121 | M6 | 5 |
| PRS 3045 | 45 | 90 | 310 | 155 | 176 | 296 | 127 | M6 | 5 |
| PRS 3055 | 55 | 110 | 310 | 155 | 176 | 296 | 127 | M6 | 5 |
| PRS 3075 | 75 | 150 | 310 | 155 | 176 | 296 | 127 | M6 | 5 |
