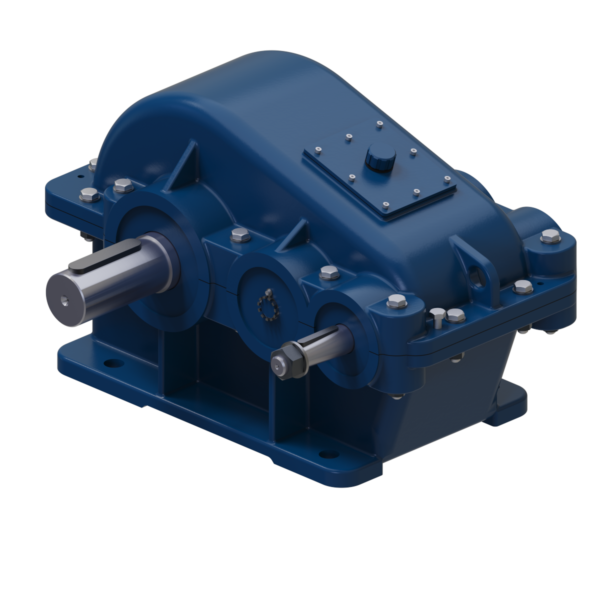

Редуктор Ц2 650, 750, 1000 (цилиндрический двухступенчатый горизонтальный)

Редуктор Ц2 650, 750, 1000 (цилиндрический двухступенчатый горизонтальный)

Цену уточняйте

Категория:

Описание

Редуктор Ц2 650, 750, 1000

Предлагаем Вашему вниманию

Редуктор Ц2 650 (цилиндрический двухступенчатый горизонтальный)

Наша компания может предложить Вам купить Редуктор Ц2 650, 750, 1000 производства РОССИИ. Мы являемся первыми поставщиками редукторов в Республику Беларусь. Цены первого поставщика с 0 % наценкой. Редуктор Ц2 650, 750, 1000 в наличии на складе в Минске и под заказ до 10 дней. Доставка по всей Республике Беларусь. Ждем Ваших заказов.

На все Редуктор Ц2 650, 750, 1000 распространяется гарантия 12 месяцев. Запасные части. Сервисный центр

Редуктор Ц2 650, 750, 1000 (цилиндрический двухступенчатый горизонтальный)

Цилиндрические редукторы являются одними из наиболее распространенных в мире. Их применение ограничивается только габаритами и целесообразностью использования агрегата другого типа. В противном же случае они могут комплектовать почти любые сложные машины, понижая обороты привода и увеличивая крутящий момент.

Редуктор цилиндрический Ц2 применяется во множестве областей промышленности. В обработке металлов он может служить элементом передаточного механизма валкового оборудования, а также прокатных станов. Кроме того, в обрабатывающей промышленности его часто используют в составе крупных станков и стендов.В пищевой промышленности и сельском хозяйстве является одним из важнейших элементов мешалок, измельчителей, экструдеров и другого производственного оборудования.

В строительстве могут быть использованы как для привода кранов, так и для горизонтальной транспортировки или комплектации режущего оборудования.

Аналогичным образом Ц2 применяется и в печатном деле – для обеспечения работы транспортеров, режущих механизмов и прессов. В целом же, подобные модели могут использоваться практически в любой области, которая требует применения этих механизмов.

Технические характеристики Редуктор Ц2 650, 750, 1000

Тип 250 300 350 650 750 1000
Частота вращения входного вала, об/мин 600; 750; 1000; 1500
Межосевое расстояние суммарное, мм 250 300 350 650 750 1000
Передаточные числа Номинальные 8; 10; 12,5; 16; 20; 25; 31,5; 40; 50
Фактические 8,3; 9,8; 12,41; 16,3; 19,88; 24,9; 32,42; 41,34; 54
Коэффициент полезного действия 0,96
Масса, кг 86 138 210 1100 1650 3700



Тип Номин. пере­даточное число Крутящий момент на выходном валу, Нм
для Н (ПВ=100%) для ВТ (ПВ=60%) для Т (ПВ=40%) для С (ПВ=25%)
При номинальной частоте вращения входного вала, об/мин
600 750 1000 1500 600 750 1000 1500 600 1000 1500 600 1000 1500
Ц2-250 8 10 12,5 825 825 750 750 1000 1000 900 900 1500 1120 1045 2500 1800 1600
16 20 750 750 925 1300 2720 2650 2120
25 31,5 1180 1045 1000 1150 2500
40 50 670 650 650 650 900 800 2300
Ц2-300 8 10 12,5 1180 1180 1000 1000 1450 1450 1450 1450 2300 2060 2060 4370 3500 3000
16 20 1180 1180 1250 1250 4620 3750 3200
25 31,5 1800 1650 1500 1400 2720 2500 2500 4370 4370 3400
40 50 950 950 950 950 1180 2500 2300 2300 3200
Ц2-350 8 10 12,5 1750 1750 1800 1800 2180 2150 2150 2120 3500 2800 2430 6000 5600 5000
16 20 1600 1600 1900 1900 3000 6800 5300
25 31,5 2650 2500 2180 4120 3300 3000 6500 6400 6000
40 50 1550 1550 1850 3700 2800 6700 5800
Ц2-650 8 16000 16000 15500 – 19000 19000 18000 – 23600 18000 – 33500 26500 –
10 12,5 14500 17000 14500 24300
16 20 17000 16000 20000 20000 19000 18500 27200 20000 15000 37500 33500 32500
25 31,5 15000 16000 20000 18000 16000 42300 36500 33500
40 50 15000 15000 15000 15000 23000 23000 21200 15000 41,2
Ц2-750 8 10 25800 25000 24300 – 31500 30000 29000 – 37500 30000 – 51500 42500 –
12,5 22400 26500 26500 42500
16 20 24300 24300 23000 33500 28000 42500 35500 56000 47500
25 31,5 34500 34500 10000 27200 42500 27200 63000 56000 47500
40 50 21200 21200 21200 20600 36500 25000 45000 25000 60000 53000
Ц2-1000 8 58000 56000 – – 71000 67000 – – 82500 – – 109000 – –
10 12,5 53000 67000 71000 100000
16 56000 53000 73000 63000 97500 85000 136000 109000
20 51500 63000 77500 100000
25 58000 56000 54500 87500 80000 65000 109000 140000 128000
31,5 120000
40 50 51500 50000 50000 47500 70000 58000 122000 100000 85000 150000 136000

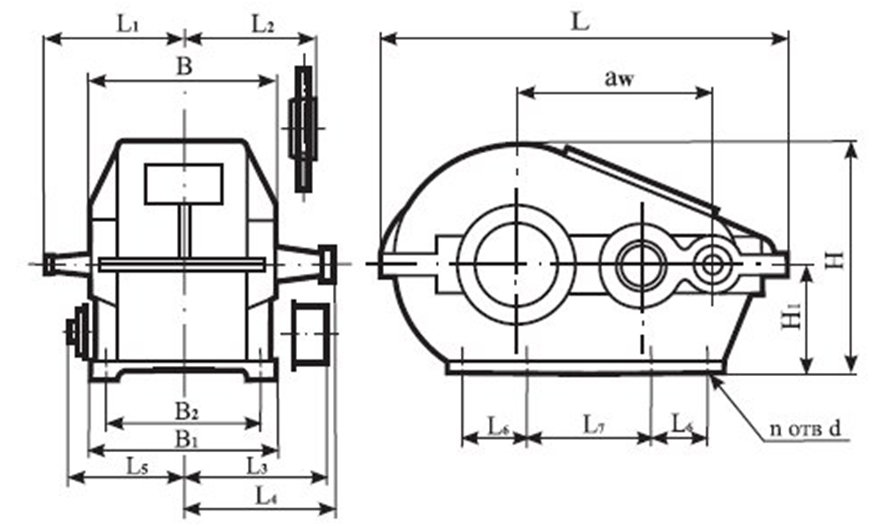

Габариты и присоединительные размеры Редуктор Ц2 650, 750, 1000

Редуктор Ц2

Тип aw В, В1 B2 L L1 L2 L3 L4 L5 L6 L7 Н H1 H2 n d
Ц2-250 250 260 210 515 220 198 255 280 145 0 285 310 160 – 4 22
Ц2-300 300 300 250 620 255 227 280 300 165 0 350 362 190 – 4 26
Ц2-350 350 330 280 700 300 255 320 345 180 200 0 409 212 – 6 26
Ц2-650 650 560 470 1270 480 410 510 550 295 260 260 695 315 95 8 39
Ц2-750 750 650 560 1455 570 480 595 645 340 300 300 783 355 100 8 46
Ц2-1000 1000 860 760 1905 740 645 745 805 445 400 400 1018 450 155 8 52



Варианты сборки Редуктор Ц2 650, 750, 1000

Редуктор 1Ц2У

Редуктор Ц2 650, 750, 1000
